Định vị tim cọc là gì? Các phương pháp định vị tim cột nào phổ biến? Công tác thi công định vị tim cọc sẽ được thực hiện như thế nào?… Bài viết dưới đây của Faco Design & Build sẽ giúp bạn hiểu rõ hơn về vấn đề này, theo dõi ngay nhé!
Định Vị Tim Cọc Là Gì?
Định vị tim cọc là quá trình xác định vị trí chính xác của tim cọc trong thi công xây dựng. Tim cọc là điểm trung tâm của cọc, là nơi mà lực được truyền từ công trình xuống đất. Công tác thi công định vị tim cọc được thực hiện chính xác, đạt chuẩn kỹ thuật sẽ giúp đảm bảo toàn bộ kết cấu công trình.
Vì Sao Cần Phải Thực Hiện Công Tác Định Vị Tim Cọc Ép?
Đây là công tác cực kỳ quan trọng, làm ảnh hưởng đến độ bền công trình, bởi nếu tim cọc không được định vị chuẩn xác sẽ dẫn đến sự phân bổ lực không đều, gây ra các tình trạng nghiêng, lún, thậm chí là công trình có thể bị sụp đổ bất cứ lúc nào, nguy hiểm đến sự an toàn của con người.
Bên cạnh đó, công tác định vị tim cọc bị thực hiện sai lệch có thể dẫn đến việc kéo dài thời gian thi công, làm lại cọc, đội chi phi lên cao, ảnh hưởng đến tiến độ của dự án.
Các Phương Pháp Định Vị Tim Trục Phổ Biến
Hiện nay, các phương pháp định vị tim cọc được ứng dụng phổ biến tại các công trình có thể kể đến là:
- Xác định tim cọc bằng máy thủy bình tự động.
- Xác định tim cọc, đo khoảng cách bằng máy toàn đạc điện tử.
- Định vị tim cọc khi ép cọc móng bằng máy phát điểm.
- Định vị tim cọc thủ công bằng cách thả dọi, tuy nhiên, phương pháp này đã bị hạn chế dùng do độ chính xác không cao, chỉ mang tính tương đối.
- Phương pháp định vị tim cọc thủ công bằng thước và mắt thường.
Với các công trình nhà dân, nhà phố diện tích nhỏ thì phần lớn công tác này được thực hiện thủ công, đảm bảo tính nhanh chóng, tiết kiệm thời gian và tối ưu chi phí hiệu quả. Người thợ xây dựng sẽ sử dụng dây và thước để xác định vị trí theo bản vẽ, sau đó dùng sơn xịt hoặc cây cắm mốc định vị.
Quy Trình Định Vị Tim Cọc Đạt Tiêu Chuẩn Kỹ Thuật
Quy trình định vị tim cọc được thực hiện theo các bước sau:
- Bước 1: Chuẩn bị mặt bằng, dọn dẹp khu vực thi công, loại bỏ các vật cản, kiểm tra kỹ các yếu tố về địa hình, địa chất để đảm bảo nền ổn định.
- Bước 2: Phân tích bản vẽ thiết kế kỹ thuật để xác định vị trí và thông số tim cọc, ghi chú các kích thước và khoảng cách cần thiết.
- Bước 3: Sử dụng các thiết bị đo đạc chuyên dụng như máy toàn đạc điện tử, máy thủy bình tự động,… để xác định vị trí tim cọc ép, tiến hành đo từ các mốc cố định hoặc điểm tham chiếu đã được xác định trước.
- Bước 4: Đánh dấu vị trí tim cọc trên mặt đất bằng sơn hoặc các vật liệu khác sao cho dễ thấy nhất, đảm bảo các dấu hiệu nhận diện rõ ràng.
- Bước 5: Đối chiếu kiểm tra các vị trí đã đánh dấu có đúng với bản vẽ thiết kế hay không, thực hiện đo đạc lại nếu cần thiết; xác nhận với các bên liên quan để đảm bảo vị trí tim cọc đã đánh dấu là chính xác.
- Bước 7: Thi công ép cọc đúng vị trí và độ sâu theo bản vẽ kỹ thuật.
Các Yếu Tố Làm Ảnh Hưởng Đến Kết Quả Định Vị Tim Cọc Ép
Như đã đề cập, công tác định vị tim cọc ép rất quan trọng, làm ảnh hưởng lớn đến tải trọng công trình, ngăn ngừa tình trạng sụt lún, nứt, nghiêng công trình. Do đó, một sự sai lệch dù nhỏ trong công tác định vị tim cọc cũng dẫn đến những hệ quả nghiêm trọng. Dưới đây là các yếu tố làm ảnh hưởng đến kết quả định vị tim cọc ép gồm:
- Chất lượng thiết bị đo đạc không đảm bảo có thể dẫn đến sự sai số trong kết quả định vị.
- Kỹ năng và kinh nghiệm của kỹ sư, đội ngũ thực hiện.
- Các yếu tố về địa chất, đặc tính nền đất cũng làm ảnh hưởng đến độ chính xác của kết quả.
- Độ sâu của tim cọc, không quá sâu và cũng không quá nông.
- Nếu tim cọc bị lệch vị trí sẽ dẫn đến quá trình thi công bị phức tạp hơn, gây tốn thời gian và chi phí.
Top 6 Lưu Ý Khi Tiến Hành Công Tác Định Vị Tim Cọc Ép
Để mang lại kết quả với độ chính xác tuyệt đối, khi thi công thực hiện định vị tim cọc ép, bạn cần lưu ý:
- Xây dựng kế hoạch chính xác, đầy đủ các thông tin về thời gian thực hiện, công đoạn thực hiện, nguồn lực thực hiện,… giúp quá trình định vị tim được thực hiện hiệu quả.
- Tìm hiểu và chọn sử dụng thiết bị chuyên dụng để đạt được kết quả chính xác nhất.
- Trước khi tiến hành, bạn cần kiểm tra và hiệu chuẩn các thiết bị đo đạc, đảm bảo chúng được hoạt động tốt nhất.
- Lựa chọn vị trí đo đạc phù hợp, tránh bị nhiễu bởi các yếu tố khác như đường dây điện cao thế,… giúp đảm bảo độ chính xác của kết quả định vị.
- Việc ghi chép đầy đủ, cẩn thận các số liệu đo đạc, cũng như lưu trữ chúng một cách an toàn sẽ tạo điều kiện cho việc kiểm tra, đối chiếu và phân tích dữ liệu sau này.
- Sau khi hoàn thành công tác định vị, bạn cần thực hiện kiểm tra, đối chiếu với bản vẽ kỹ thuật để đảm bảo độ tin cậy tuyệt đối.

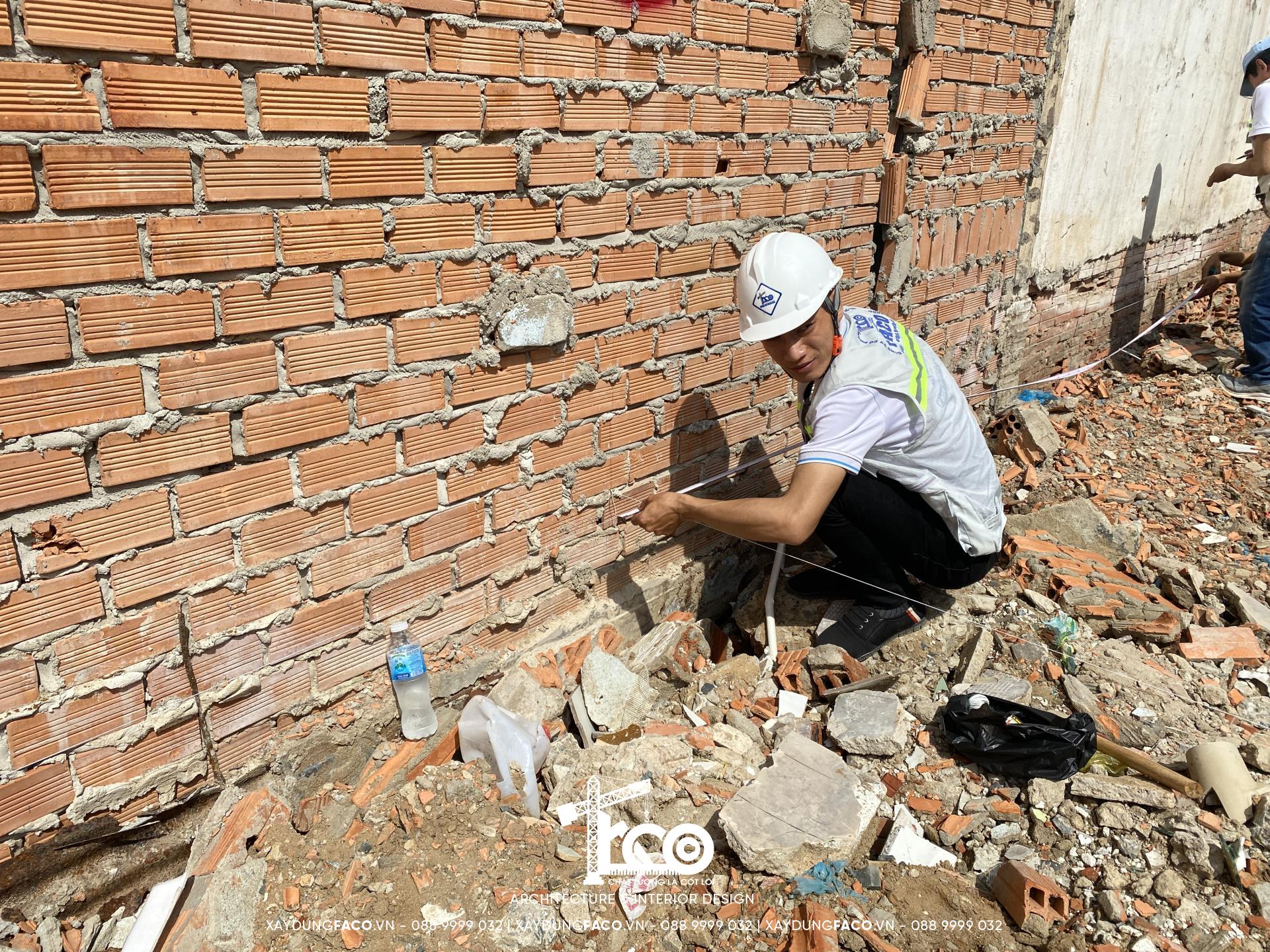

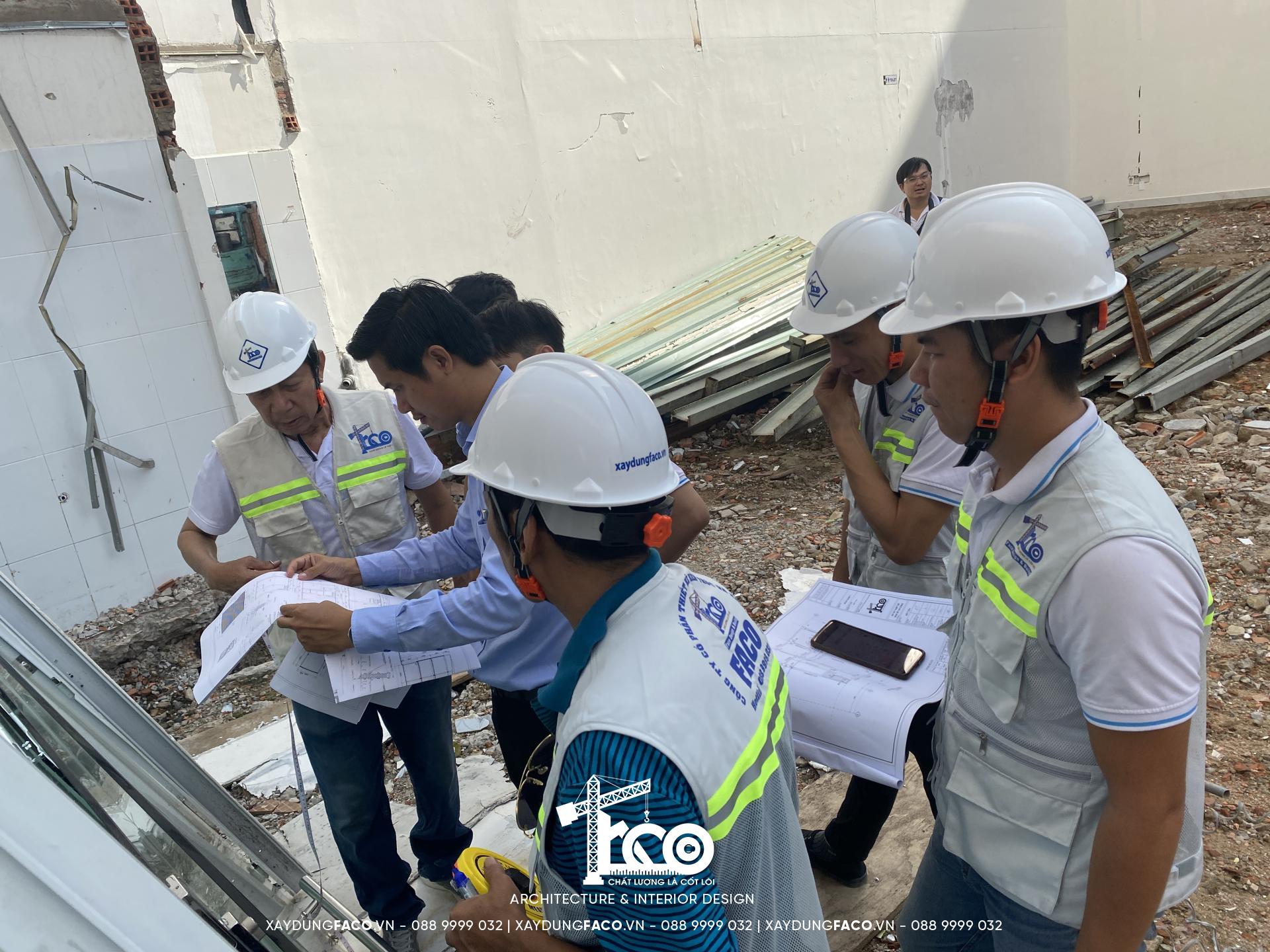

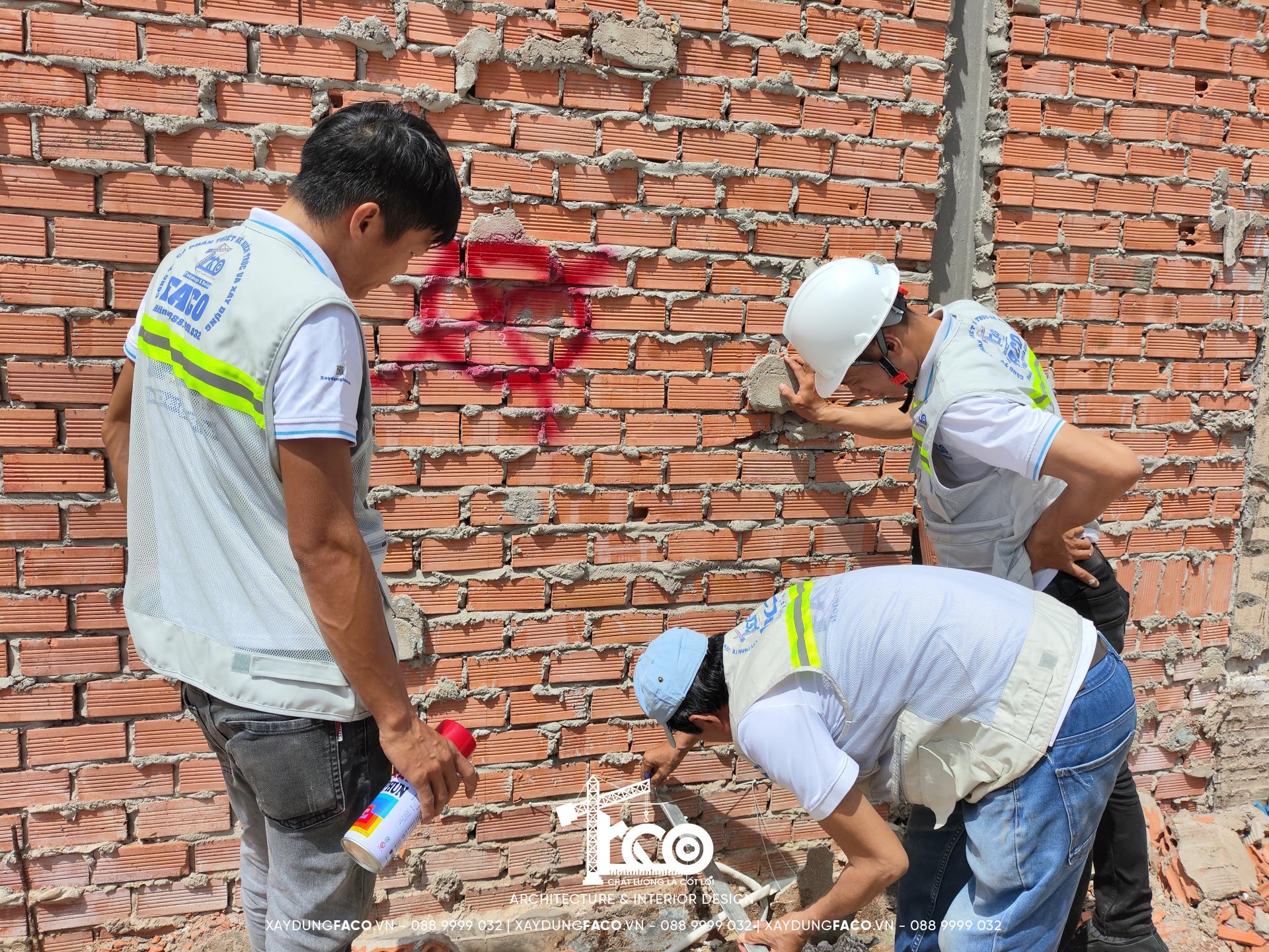

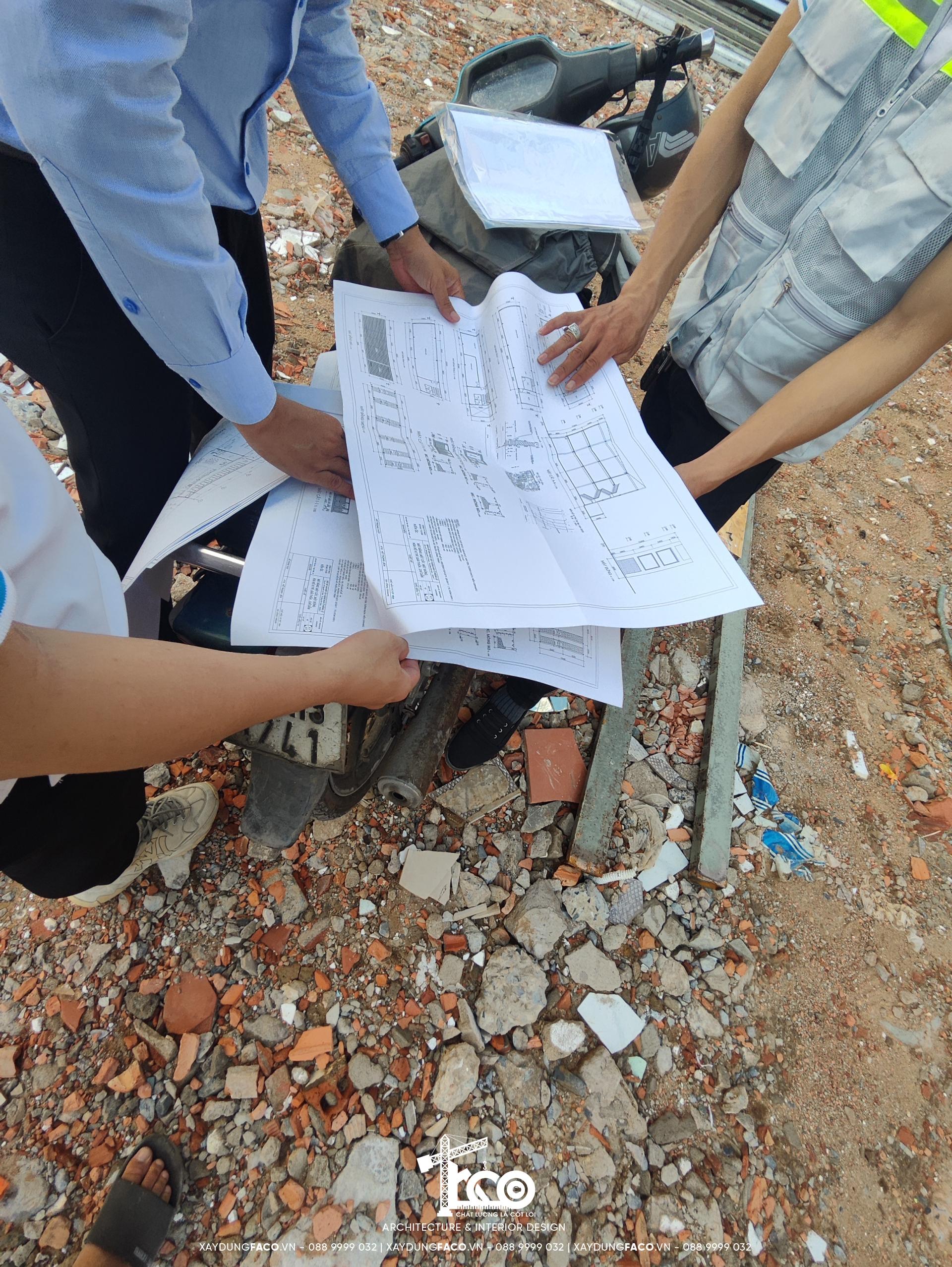

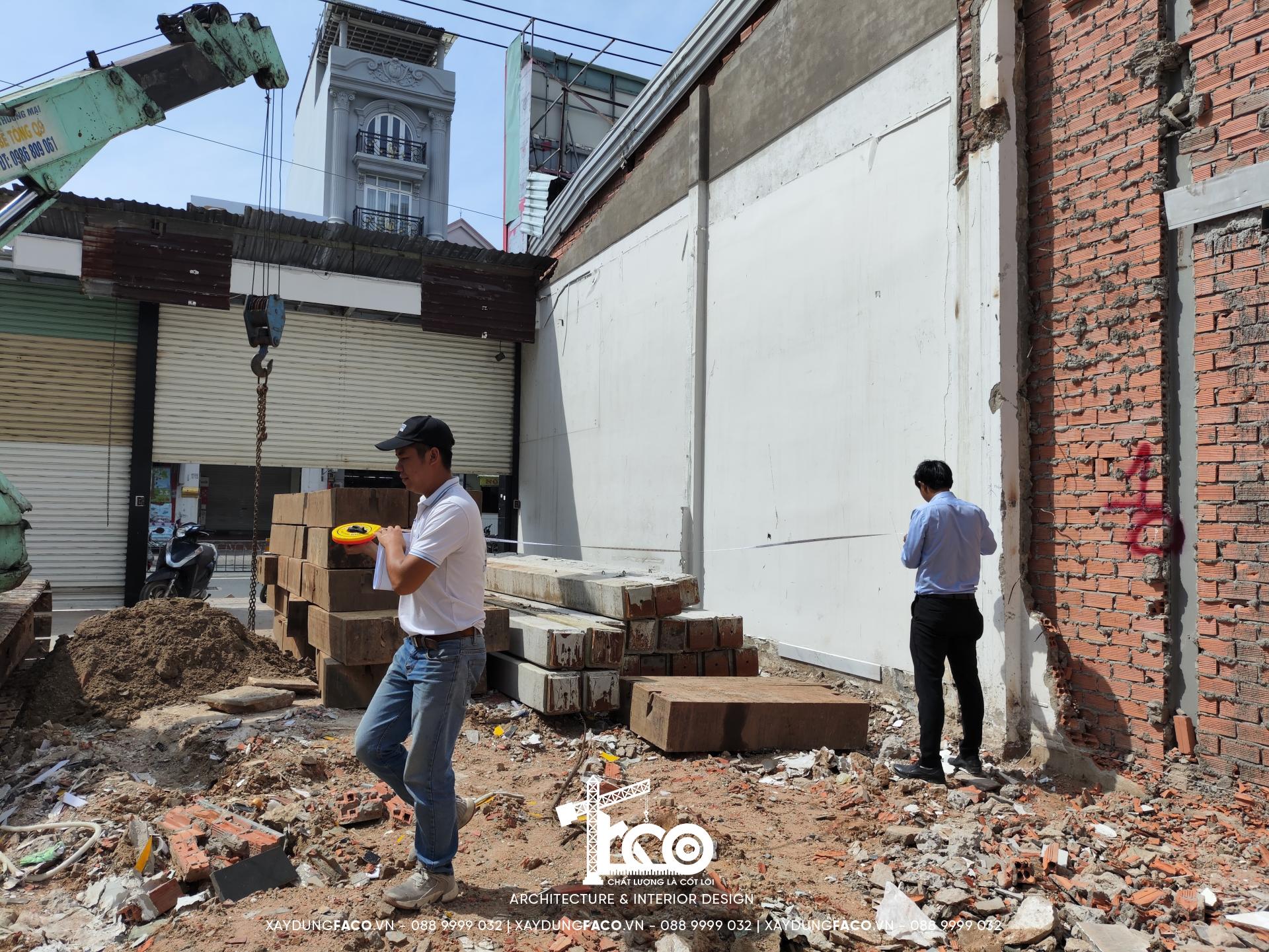

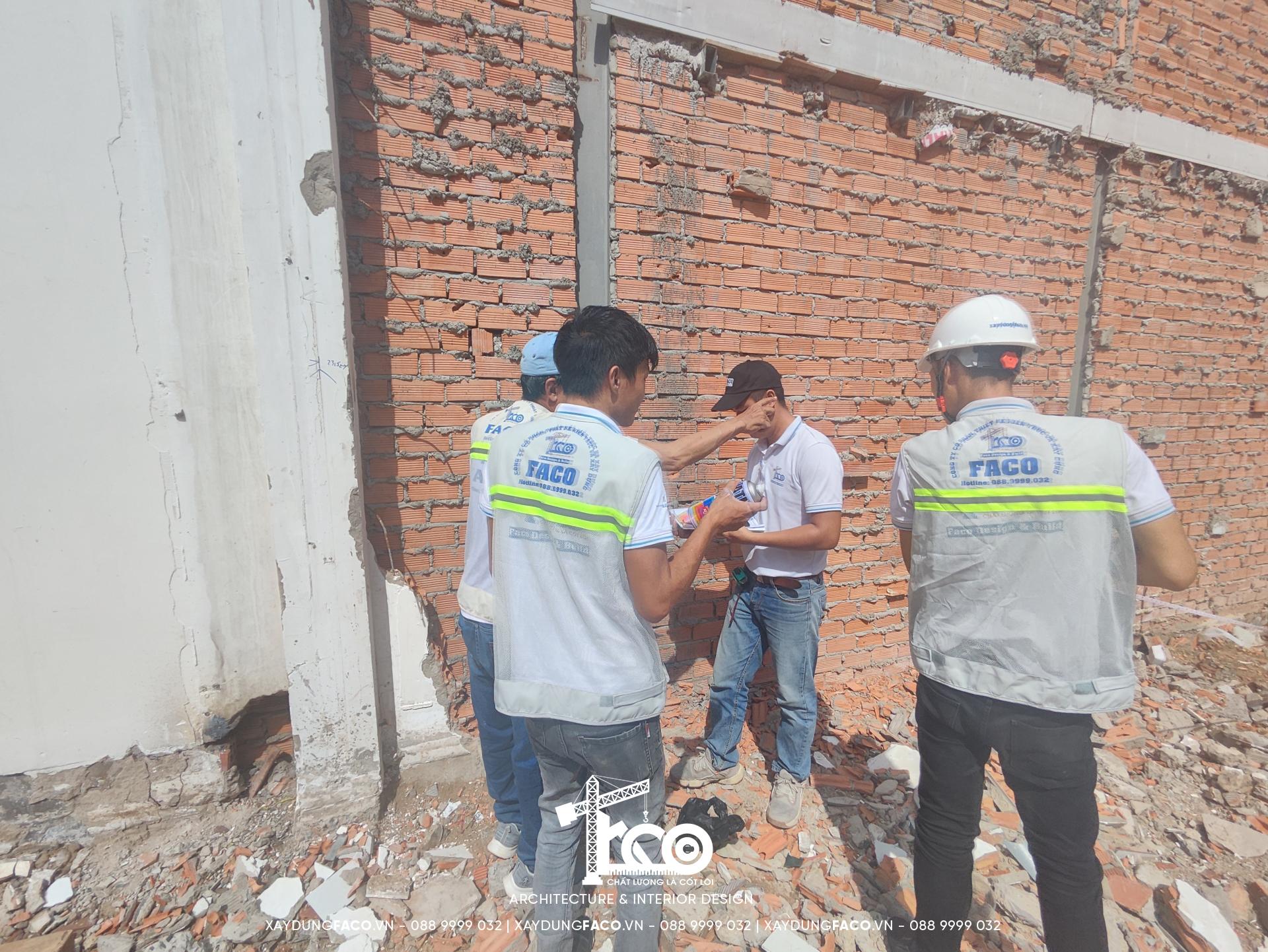

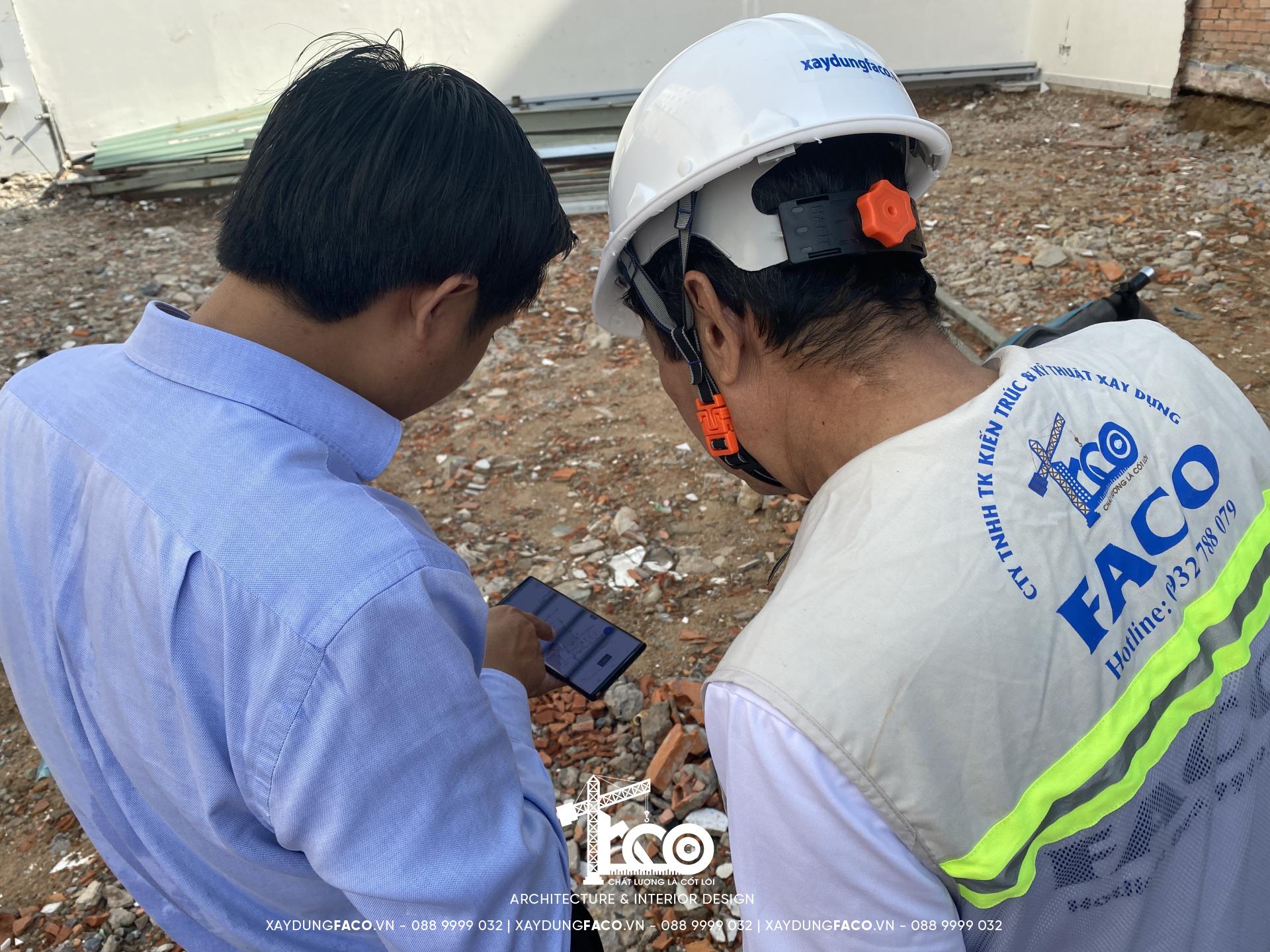

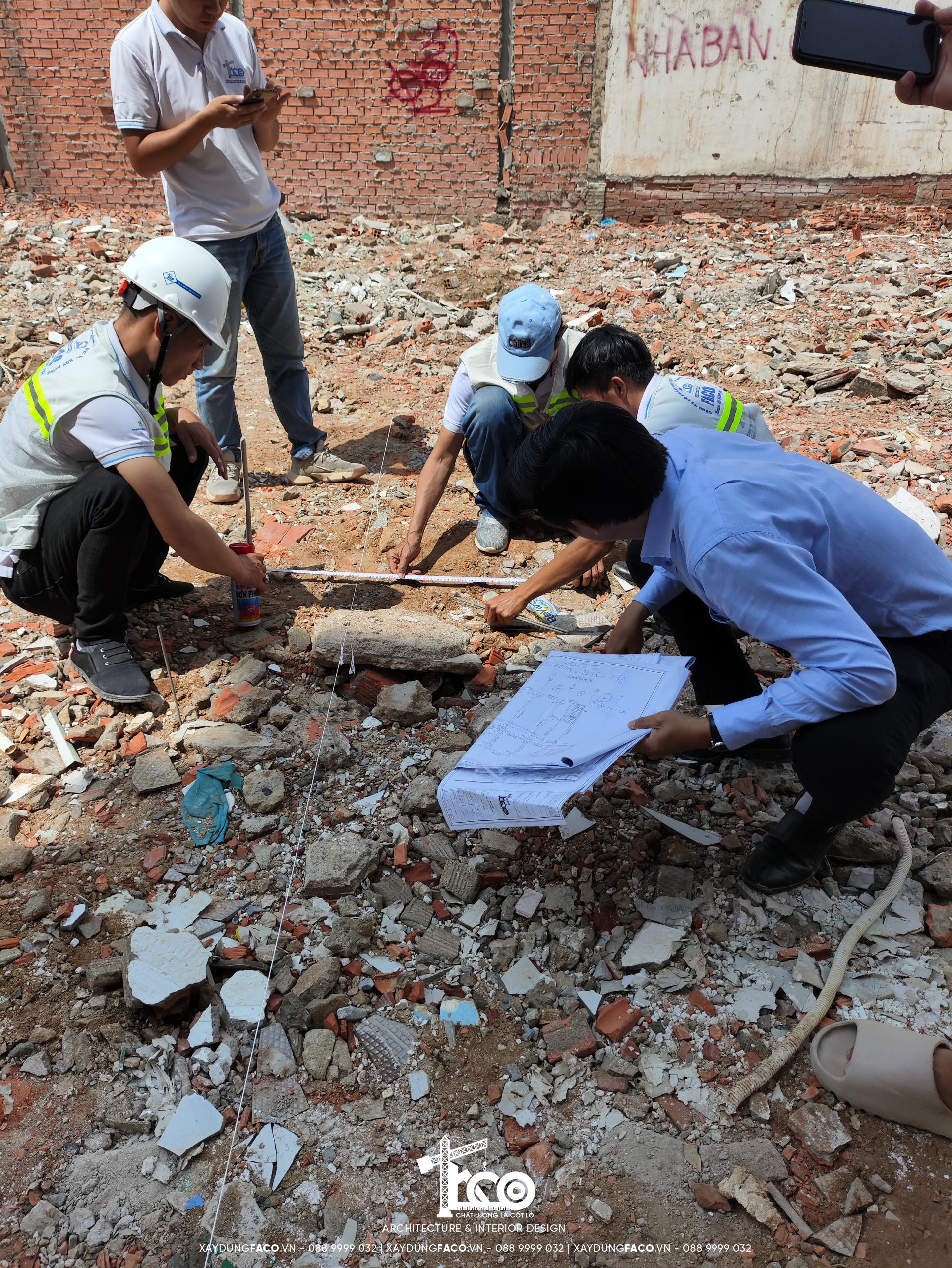

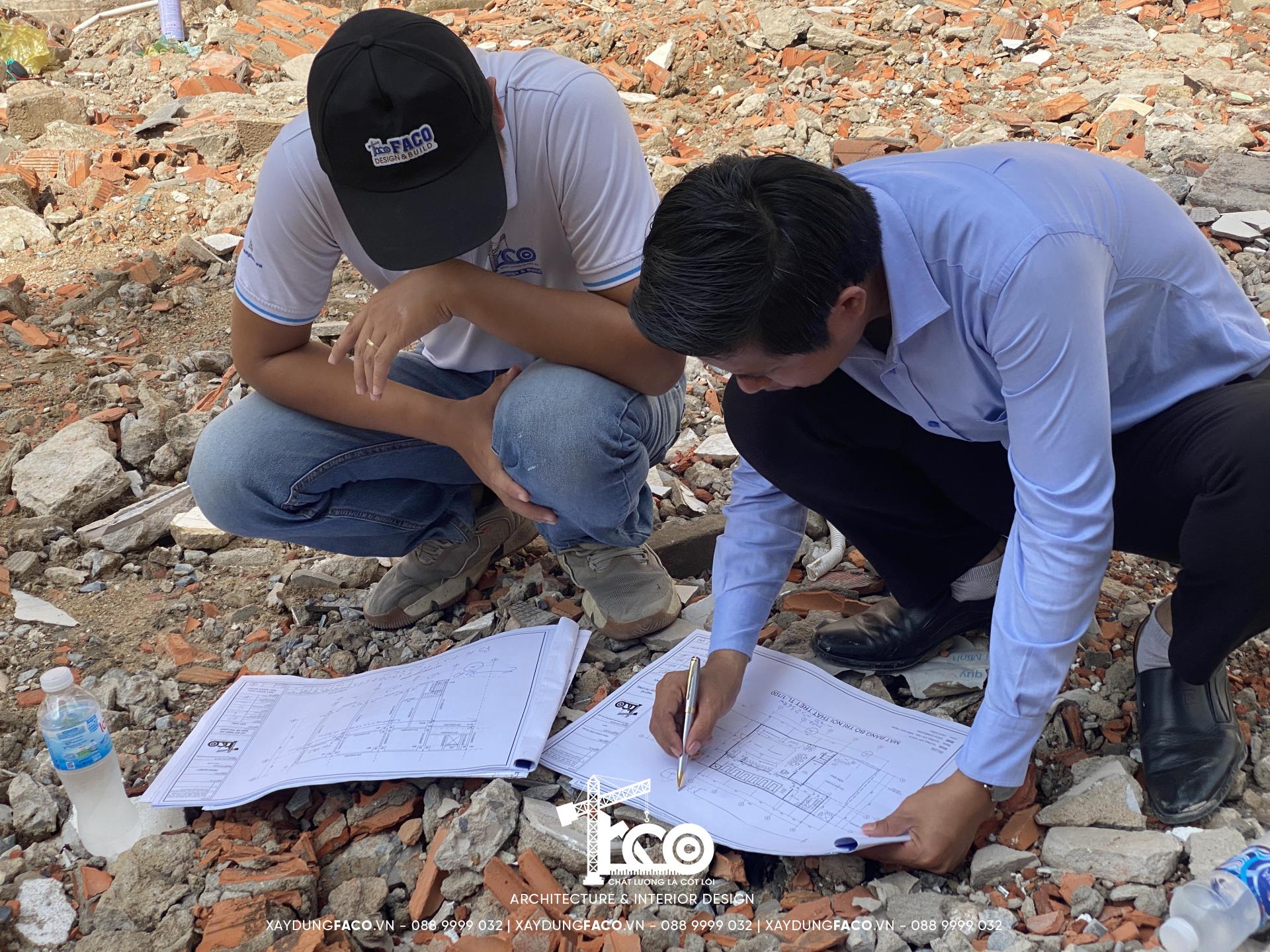

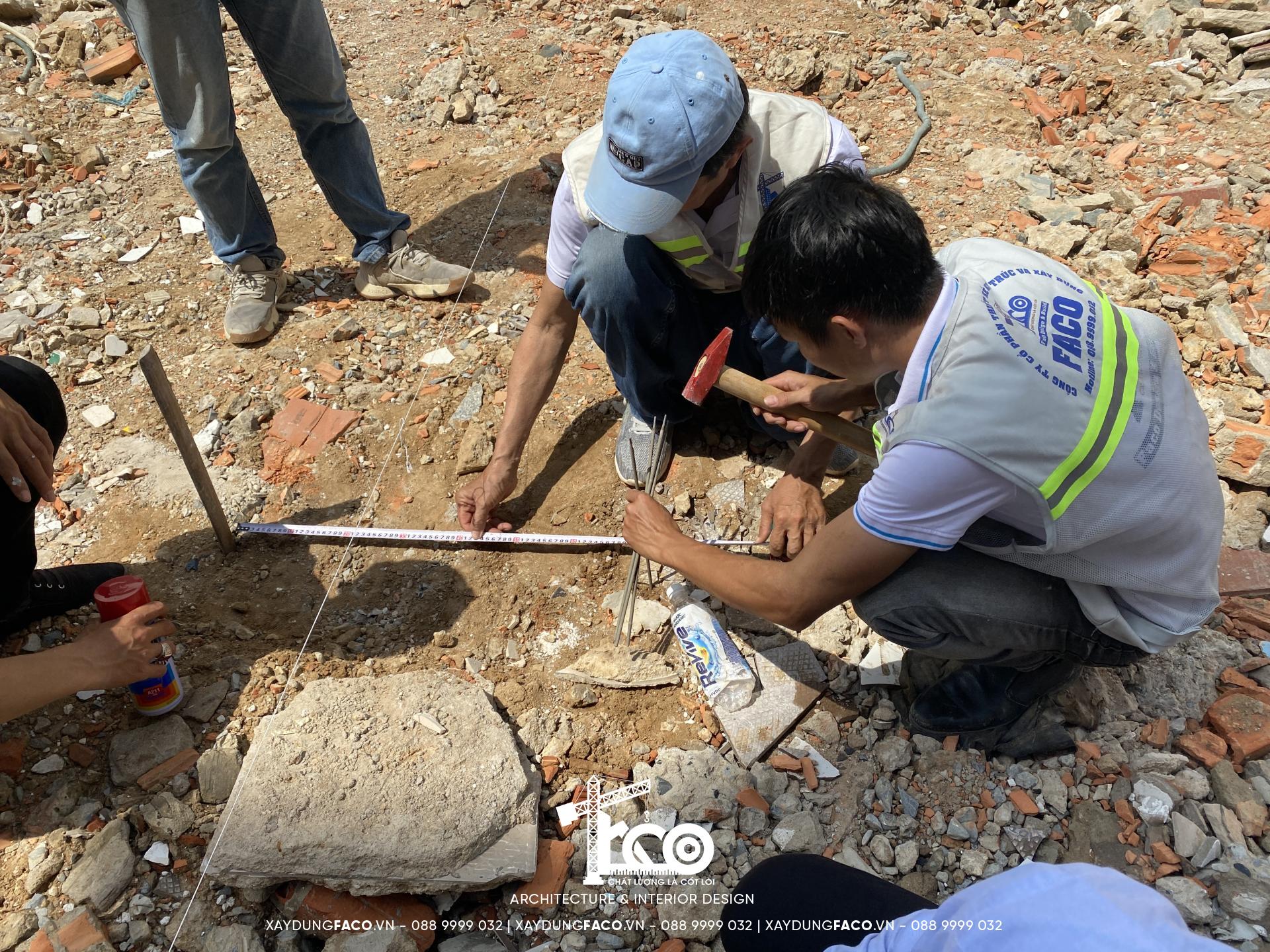

Hình Ảnh Thi Công Định Vị Tim Cọc Mới Nhất
Bộ sưu tập thi công định vị tim cọc – Hình ảnh mới nhất
