Hạ tầng kỹ thuật nha khoa cần được thiết kế theo thiết bị dự kiến sử dụng và điều kiện mặt bằng. Khi model ghế, hệ thống hút hoặc vị trí máy thay đổi, các điểm điện nước, đường ống,… liên quan có thể phải bị điều chỉnh. Chủ đầu tư nên thống nhất những thông tin này trước khi triển khai phần việc bị che kín. Faco Design & Build chia sẻ cách chuẩn bị hồ sơ và phối hợp với đơn vị thiết bị để hạn chế việc tháo dỡ lắp đặt lại tốn thời gian.

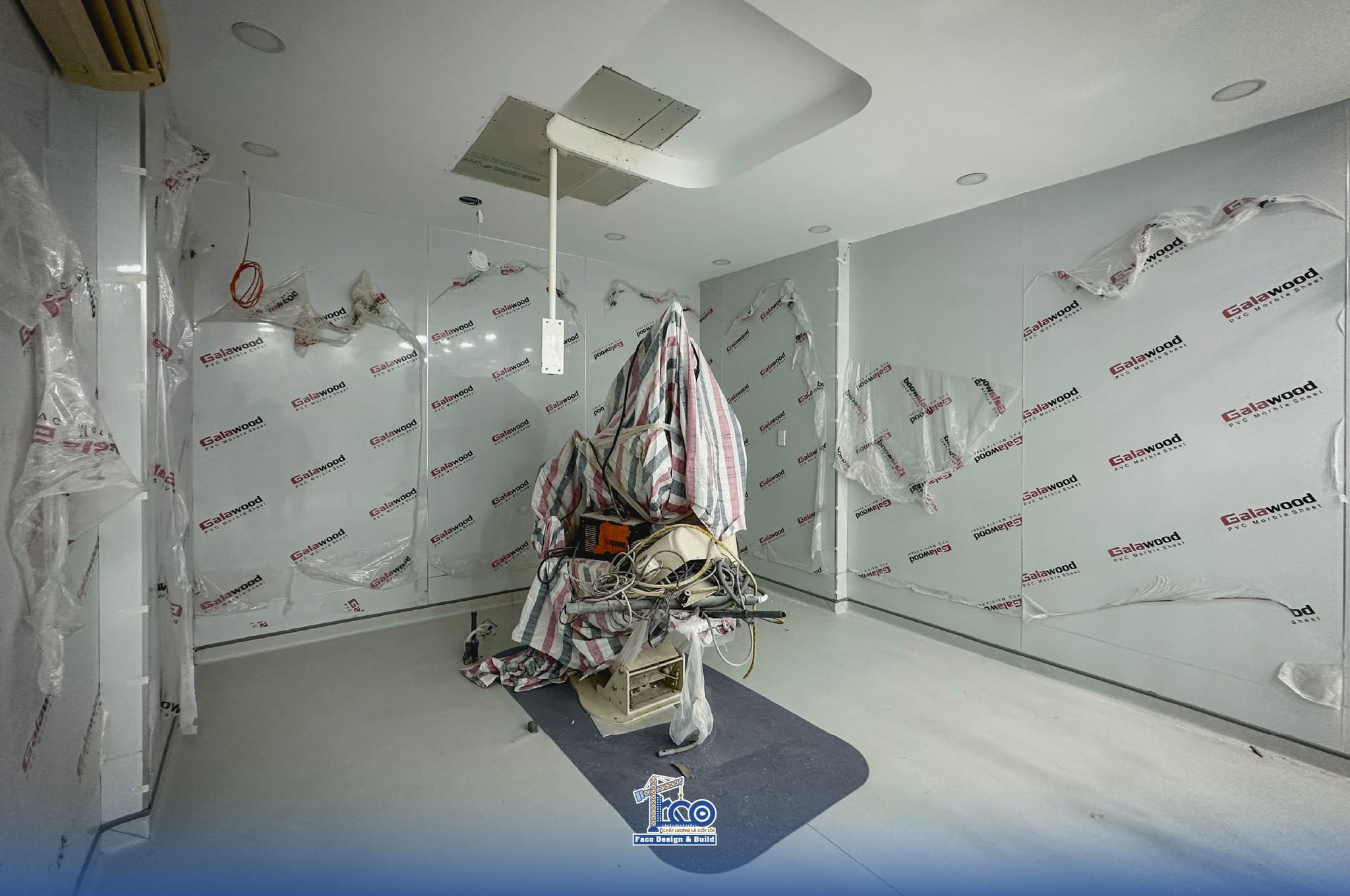

Hạ Tầng Kỹ Thuật Nha Khoa Gồm Những Gì? Những Thông Tin Nào Cần Chốt Với Đơn Vị Thiết Bị?
Hạ tầng kỹ thuật nha khoa là một hệ thống cơ sở vật chất, mạng lưới kỹ thuật, các trang thiết bị phụ trợ cho phòng khám nha khoa. Các hạng mục chính trong hạ tầng kỹ thuật nha khoa bao gồm: hệ thống cấp thoát nước chuyên biệt; hệ thống khí nén và hút nha khoa; hệ thống điện và chiếu sáng; hệ thống vô trùng và kiểm soát nhiễm khuẩn; hệ thống công nghệ thông tin và chẩn đoán hình ảnh;…
>> Quan tâm thiết kế setup nha khoa trọn gói, liên hệ ngay Faco Design & Build qua Hotline 088.9999.032
Những thông tin cần được chốt với đơn vị thiết bị gồm:

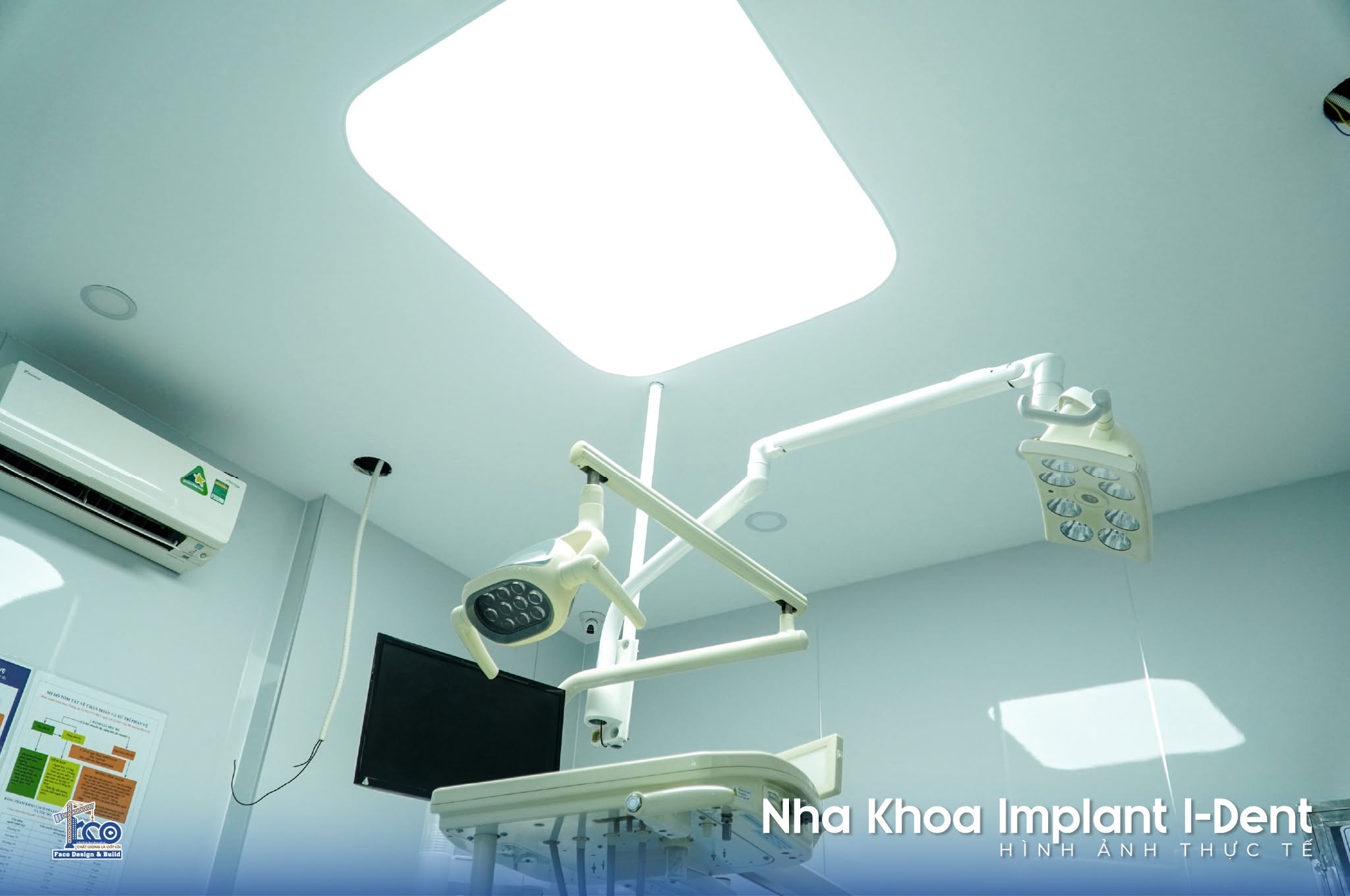

Danh mục các thiết bị và kế hoạch sử dụng
Chủ đầu tư cần thiết lập danh sách các thiết bị sử dụng, model máy, số lượng, vị trí lắp đặt,… Danh mục nên thể hiện cả nhu cầu sử dụng đồng thời, số ghế lắp đặt và số ghế dự kiến hoạt động,… Thiết bị chưa chọn xong cần ghi rõ người cung cấp thông tin và phần thi công phải chờ xác nhận.
Mặt bằng bố trí máy, bản vẽ đấu nối
Chủ đầu tư kết hợp đơn vị nhà thầu yêu cầu phía nhà cung cấp phải gửi tài liệu chuẩn bị lắp đặt, bản vẽ kích thước và sơ đồ đấu nối của thiết bị. Tài liệu cần có mã hoặc phiên bản để các bên cùng đối chiếu. Với ghế nha khoa, bạn cần xác nhận vị trí đặt, cụm kỹ thuật, phần không gian dành cho thao tác của nhân viên y tế,… Các điểm đặt ống, dây phải được thể hiện theo mốc đo thống nhất với bản vẽ công trình.
> Xem thêm: Thiết Kế Mặt Bằng Nha Khoa: Vì Sao Không Nên “Vẽ Thử” Khi Chưa Khảo Sát?

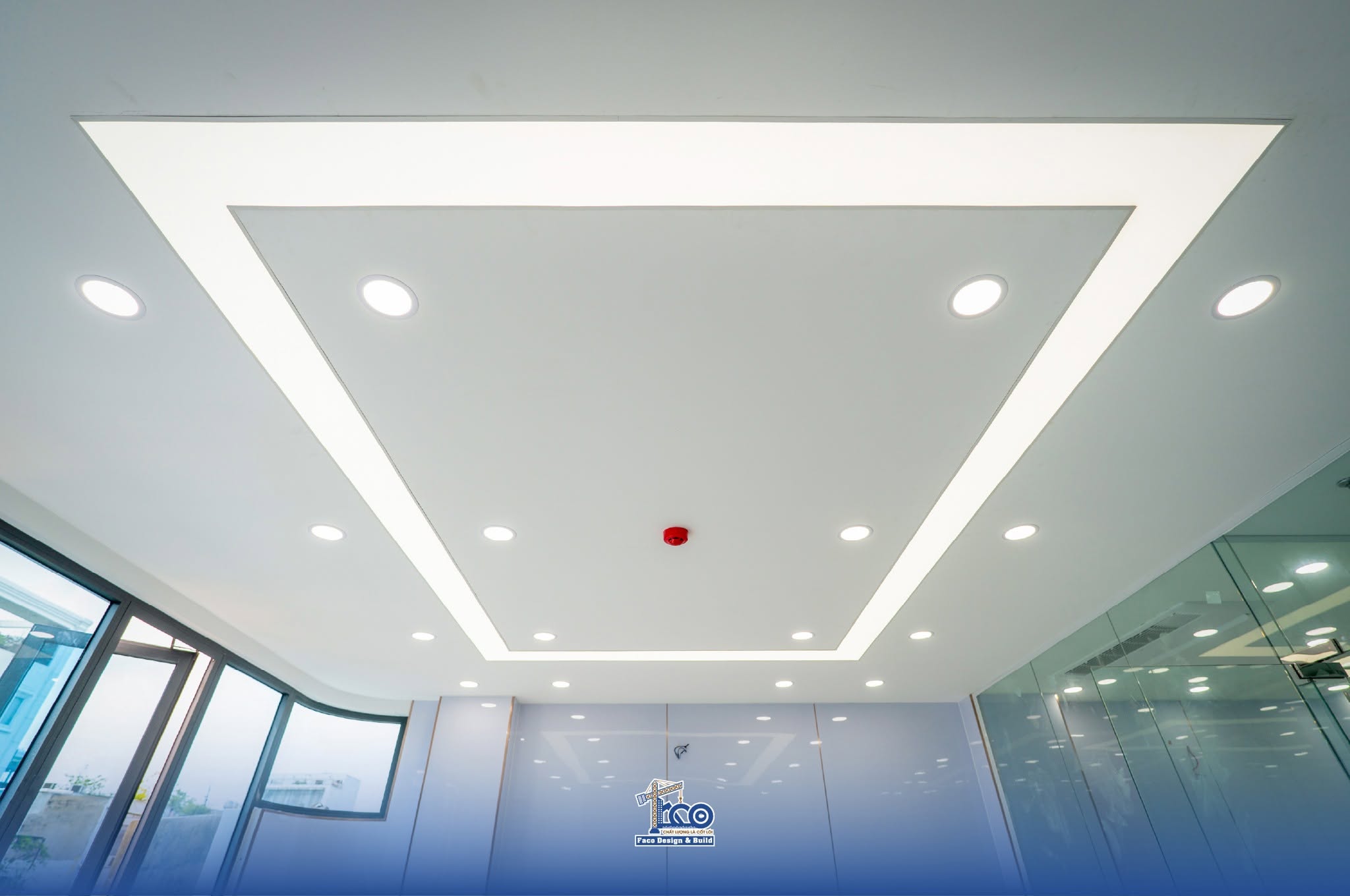

Nguồn điện, cấp nước, phương án thoát nước
Về phía nhà cung cấp thiết bị, họ sẽ cần xác nhận yêu cầu điện của từng model, gồm điện áp, tần số, tải điện, yêu cầu tiếp địa và bảo vệ liên quan. Đơn vị thiết kế điện sử dụng dữ liệu này để tính toán cùng phụ tải khác, lựa chọn dây và thiết bị bảo vệ phù hợp. Một điểm cấp điện nằm đúng phòng nhưng bị tủ cố định che kín vẫn gây khó khăn khi bảo trì.
Bên cạnh đó, chủ đầu tư cũng đừng quên xác định thiết bị nhận nước từ đầu, yêu cầu về chất lượng nguồn nước, đừng mặc định rằng nước sinh hoạt phù hợp với mọi thiết bị nha khoa chuyên dụng. Với đường thoát, nhà cung cấp cần làm rõ loại đầu nối, điều kiện lắp đặt và bộ phận phụ trợ theo cấu hình. Đơn vị thiết kế kiểm tra khả năng bố trí tuyến ống, cao độ và vị trí tiếp cận.

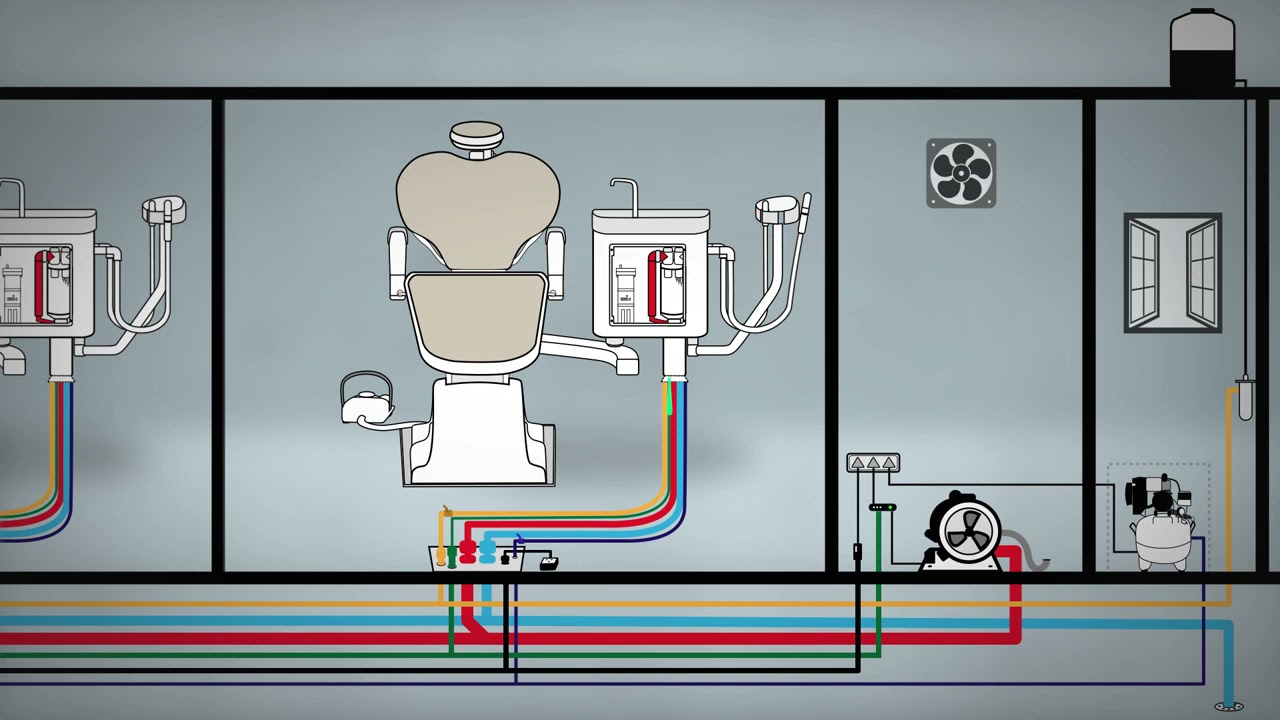

Hệ thống khí nén và hút
Đây là 2 hệ thống cực kỳ quan trọng trong hạ tầng kỹ thuật phòng khám nha khoa. Chủ đầu tư nên yêu cầu phía nhà cung cấp xác nhận nhu cầu tại điểm sử dụng, cấu hình máy và các yêu cầu đối với đường ống. Với khí nén, các thông cần được trao đổi bao gồm áp suất, lưu lượng, chất lượng khí, số thiết bị hoạt động đồng thời. Còn với hệ thống hút, bạn cần xác định loại hệ thống, yêu cầu tuyến ống, bộ phận phân tách và điều kiện thoát, xả tương ứng.

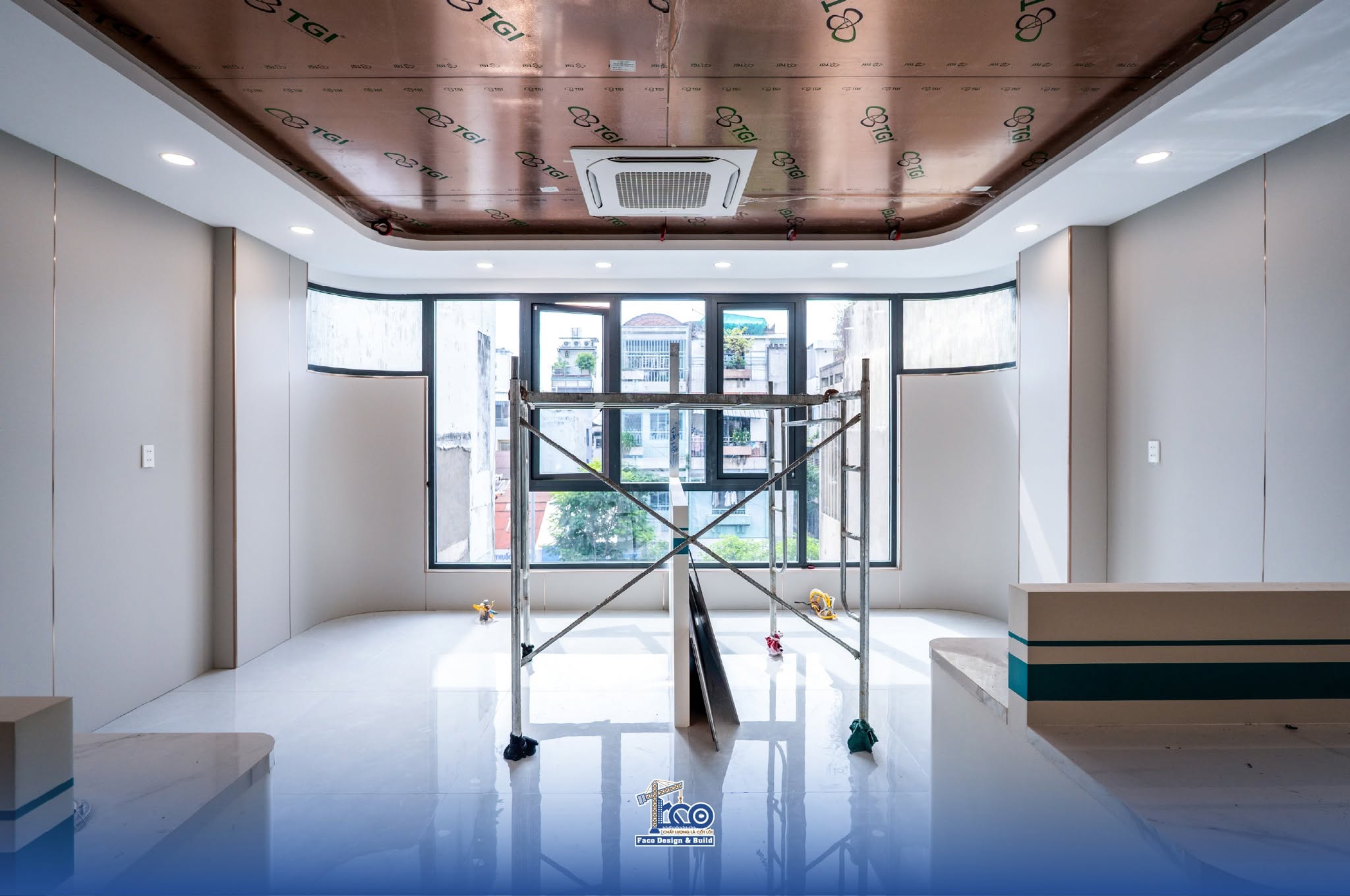

Phòng máy, thông gió
Có nhiều chủ đầu tư cho rằng, chỉ cần phòng đủ không gian cho việc bố trí máy là được. Tuy nhiên, thực tế, không gian phòng máy phải đáp ứng điều kiện bố trí máy, khoảng đóng mở, tiếp cận và bảo trì khi cần thay thế, đặc biệt là không gian để thao tác và vận hành máy móc. Nhà cung cấp nên nêu điều kiện môi trường vận hành, nhu cầu thông gió và thông tin tiếng ồn liên quan. Đơn vị thiết kế thi công nha khoa sẽ sử dụng dữ liệu đó để bố trí phòng máy, giải pháp thông gió và xử lý âm thanh phù hợp.

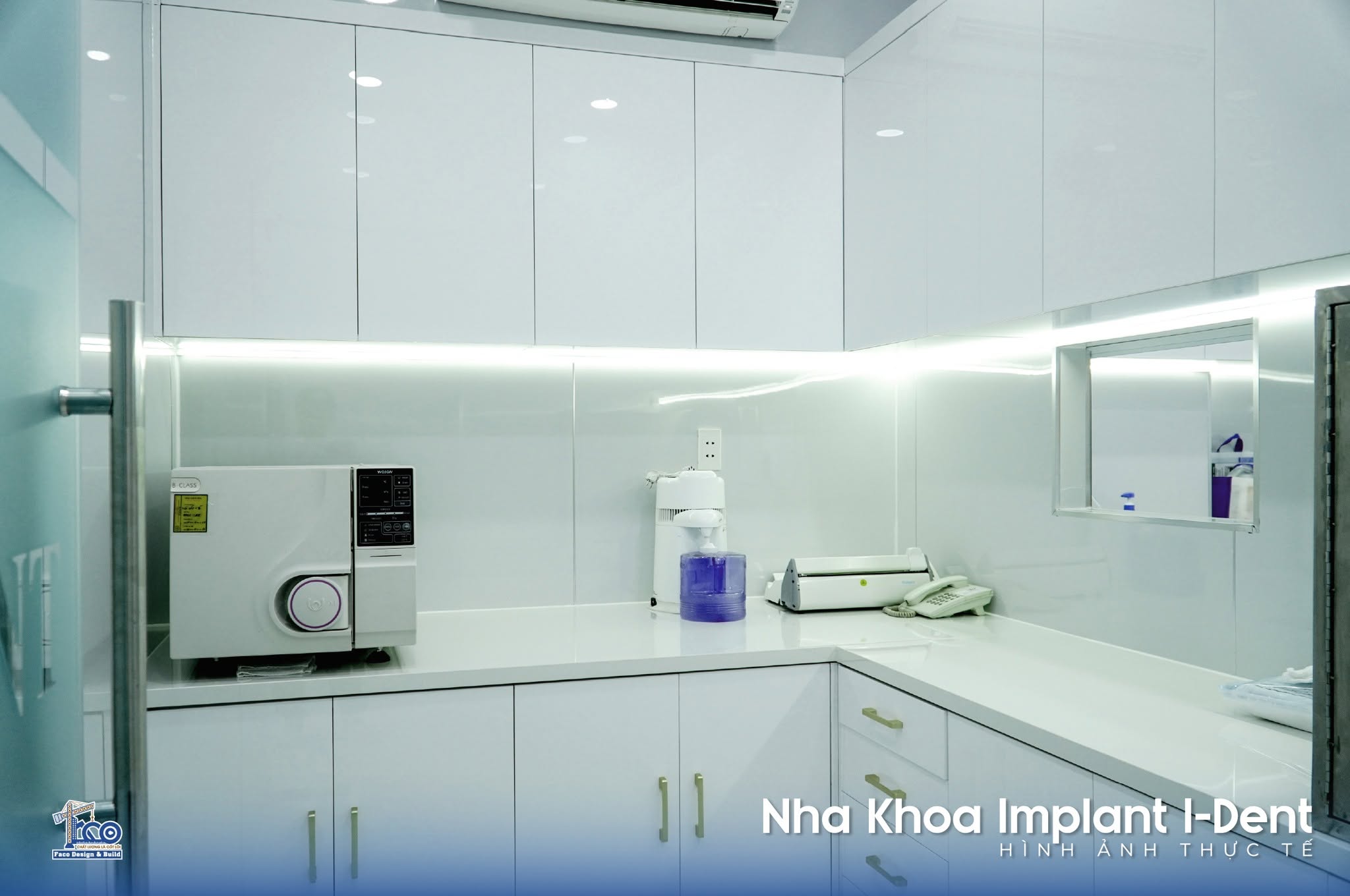

Thiết bị khu vực phòng vô trùng
Máy tiệt trùng, máy rửa và thiết bị phụ trợ cần được xác định theo từng model. Các thông tin cần được trao đổi sẽ gồm kích thước, khối lượng, khoảng trống sử dụng, yêu cầu điện nước,… Cách đặt máy phải được phối hợp với quy trình chuyên môn do phòng khám xác định. Đơn vị thiết kế nội thất và bên thiết bị cần trao đổi để tránh thiết bị vừa khoang tủ nhưng khó thao tác.

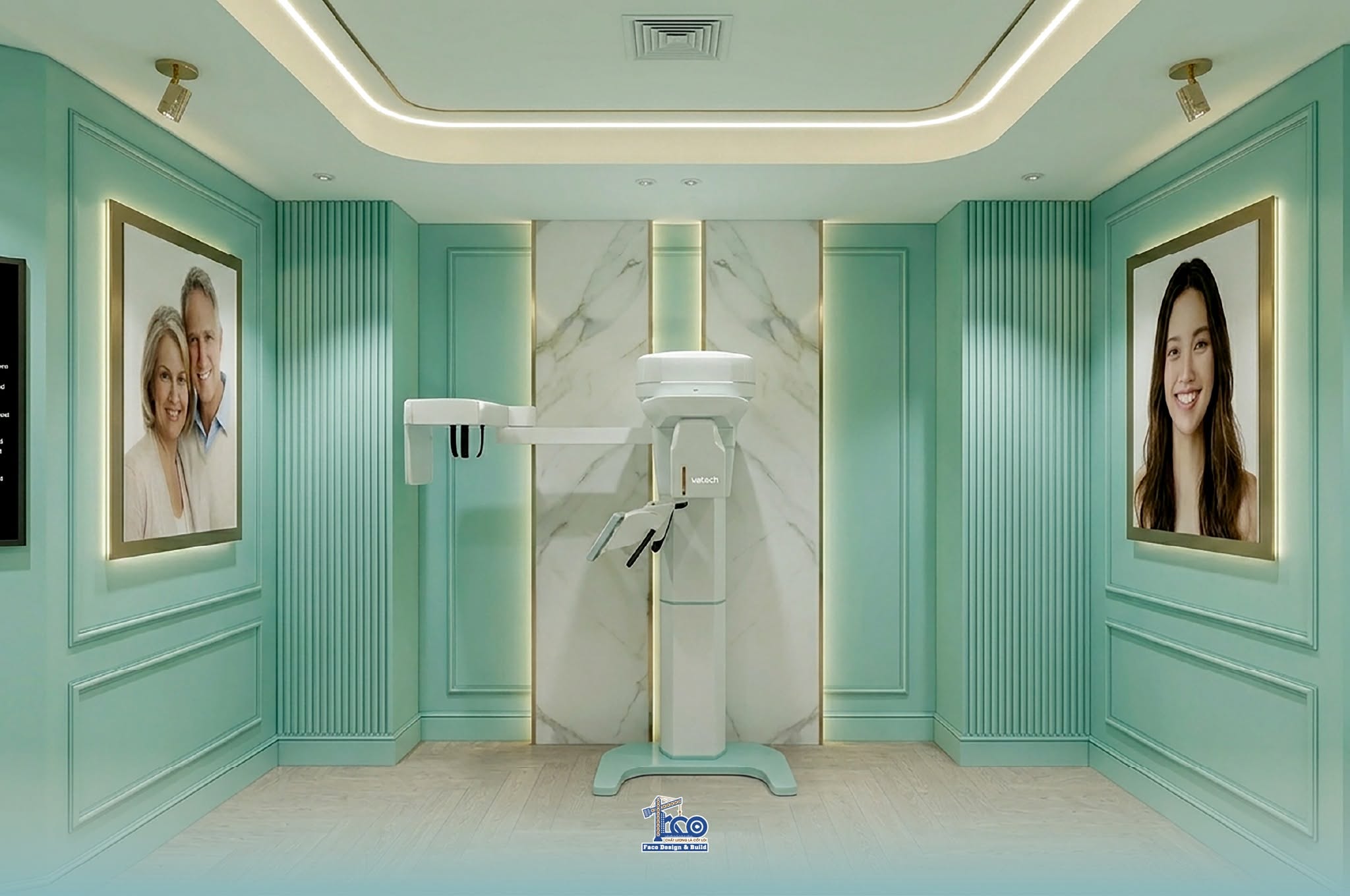

Về thiết bị chẩn đoán hình ảnh
Với những phòng khám có phòng chụp X-quang nha khoa, bạn cần lấy hồ sơ chuẩn bị lắp đặt đúng model. Chủ đầu tư cần yêu cầu nhà cung cấp xác nhận không gian máy chuyển động, yêu cầu vị trí lắp, nguồn điện và điều kiện máy tính, mạng liên quan. Phần che chắn và yêu cầu theo tiêu chuẩn an toàn bức xạ cần được đánh giá bởi đơn vị chuyên môn phù hợp với thiết bị và điều kiện công trình.

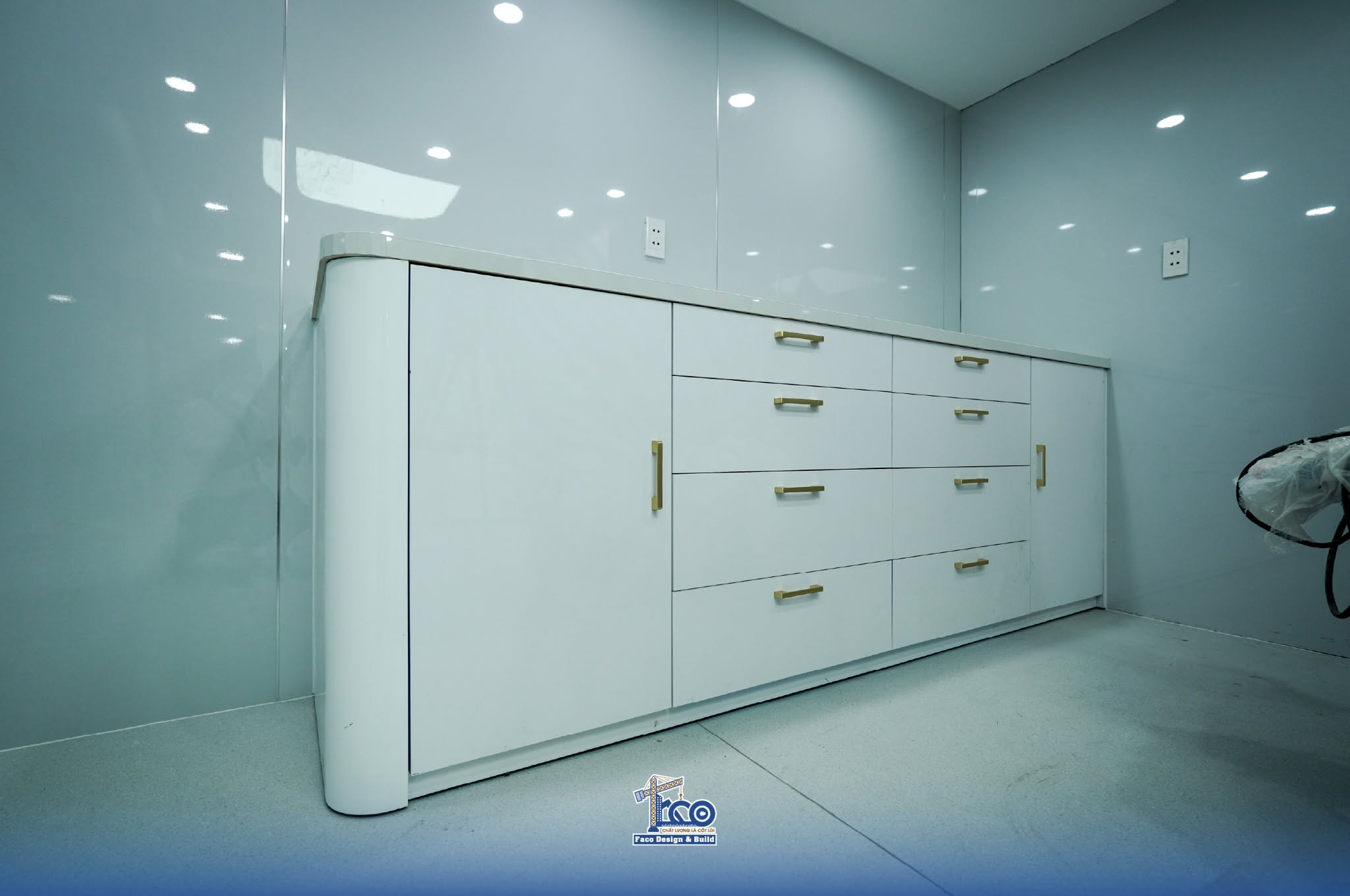

Các Mốc Kiểm Tra Hạ Tầng Kỹ Thuật Phòng Khám Nha Khoa Trước Khi Hoàn Thiện
Gồm:
- Trước khi thi công hệ thống âm: Cần chốt danh mục thiết bị, “khóa” bản vẽ vị trí, kiểm tra sự phù hợp với hiện trạng, nhất là công trình cải tạo có hệ thống cũ cần giữ lại.
- Trước khi che kín đường ống và dây dẫn: Đối chiếu hiện trường với bản vẽ, kiểm tra toàn diện hồ sơ thiết kế, đơn vị thiết bị tham gia xác nhận phần việc thuộc phạm vi đã thống nhất.
- Trước khi giao và lắp đặt máy: Đơn vị thiết bị cần thực hiện kiểm tra đường vận chuyển, vị trí tập kết và mức độ sẵn sàng của khu vực lắp đặt theo hướng dẫn thiết bị.
- Chạy thử và bàn giao thiết bị: Các bên kiểm tra phần việc theo phạm vi hợp đồng; bên thiết bị thực hiện lắp đặt, hiệu chỉnh và hướng dẫn thuộc trách nhiệm của mình.
Tại Faco Design & Build, chủ đầu tư không cần làm việc với đa bên, bởi chúng tôi hoàn toàn đảm nhận tất cả các đầu việc, từ thiết kế, thi công đến cung cấp, lắp đặt thiết bị nha khoa, hoàn thiện nội thất phòng khám. Bên cạnh đó, chúng tôi còn hỗ trợ xây dựng thương hiệu nha khoa, đưa phòng khám của bạn tiếp cận nhiều hơn với lượng khách hàng địa phương.
Faco Design & Build với nhiều năm kinh nghiệm trong lĩnh vực setup nha khoa, là đối tác chiến lược của các hãng thiết bị nha khoa nổi tiếng toàn cầu, cam kết mang đến cho khách hàng thiết bị chính hãng, chất lượng, giá cạnh tranh. Chúng tôi thực hiện chính sách bảo hành, bảo trì, hậu mãi chu đáo, đồng hành trọn vòng đời dự án, đảm bảo quyền lợi tối ưu cho khách hàng.
Faco Design & Build tiếp nhận nhu cầu tư vấn thiết kế, thi công và phối hợp thông tin thiết bị theo phạm vi thỏa thuận. Việc xác định sớm dữ liệu đầu vào giúp các bên làm rõ công việc, lập dự toán và tổ chức thi công sát với thiết bị sẽ sử dụng. Nếu bạn là bác sĩ nha khoa, bạn đang có nhu cầu mở phòng khám mới hoặc cải tạo, nâng cấp phòng khám nha khoa cũ, đừng ngần ngại, liên hệ ngay với chúng tôi để được hỗ trợ nhé!
